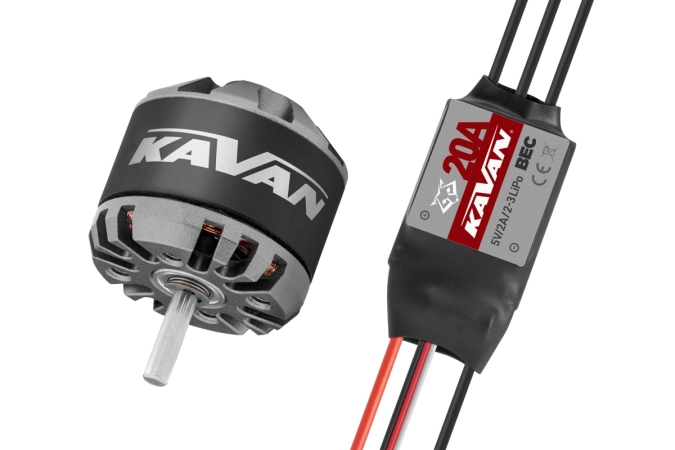

Combo set KAVAN C2826-1000 + KAVAN R-20B Plus

Combo set střídavého elektromotoru s rotačním pláštěm s regulátorem 20 A pro modely letadel: větroň 450g, trenér 450g, akro 400g, 3D 330g, KV1000 ot./min na V, napájení Lixx 2-3s, hřídel 3.175 mm

Výrobce: Kavan
Kód produktu: 0347622
Kód výrobce: KAV30.0108C
Dostupnost: dostupnost 2-4 dny
Cena bez DPH: 720,66 Kč
DPH: 21%

872 Kč s DPH

skladem u dodavatele

Zboží je skladem u dodavatele a bude odesláno do 2-5 pracovních dnů.

do košíku

15417

Více o zboží
Soubory ke stažení

Motory KAVAN C jsou výkonné bezkomutátorové (střídavé, "brushless") čtrnáctipólové elektromotory s rotačním pláštěm ("outrunner") s výbornými elektrickými vlastnostmi, propracovanou konstrukcí a výborným výrobním zpracováním. Představují velmi dobrou volbu pro pohon vašich rekreačně-sportovních modelů s výbornými výkonovými parametry, dobrou účinností a příznivou cenou. Jsou to nízkootáčkové motory s velkým točivým momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.

Systém označování motorů: CxxYY-zzzz

C - střídavý motor s rotačním pláštěm ("outrunner", "oběžka")

xx - průměr motoru v mm

YY - délka motoru v mm

zzzz - počet otáček na volt (ot./min na V), „KV“

KAVAN C2826-1000 je miniaturní střídavý motor učený pro pohon malých modelů s letovou hmotností do 450 g s napájením z dvoučlánkového nebo tříčlánkového akumulátoru Li-poly. S jeho pomocí můžete úspěšně "elektrifikovat" např. velké gumáčky ze stavebnic Guillow's nebo Dumas s rozpětím cca 800-1200 mm, výborný je i pro RC park-flyery Dumas.

Montáž motoru: C2826-1000 je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte nejméně dva (protilehlé), nebo čtyři šrouby M3, které zasahují do čela motoru v rozmezí 3 - 4 mm. Páry otvorů pro upevňovací šrouby v čele motoru jsou rozmístěny pravidelně o 180°na kružnicích o průměru 16 a 19 mm. Motorová přepážka by měla být z 2 mm letecké překližky. Sada pro zadní montáž (upevňovací kříž, unašeč vrtule pro zadní motáž) je dodávána spolu s motorem.

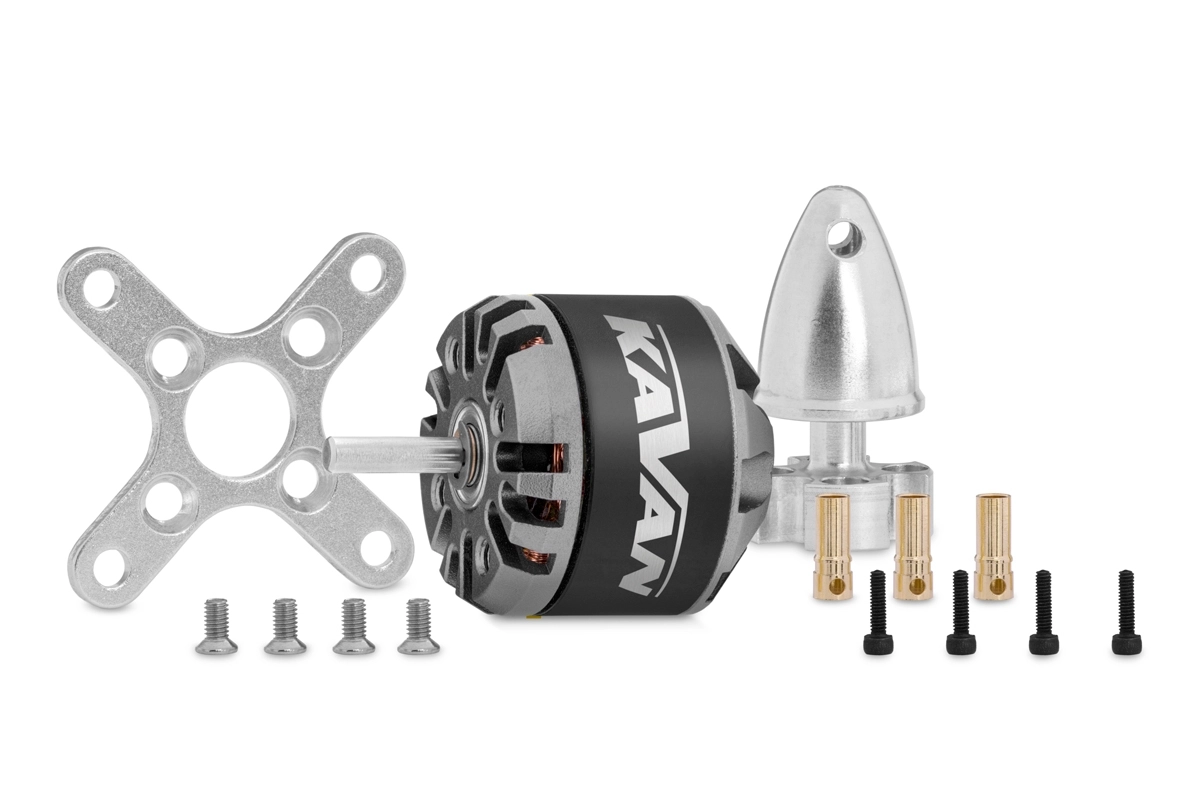

Sada motoru obsahuje: motor C2826-1000 s kabely s připájenými 3,5 mm zlacenými konektory, sadu pro zadní montáž, návod.

Napájení LiXX článků	2 - 3
Otáčky na Volt [ot./min/V]	1000
Max. výkon (30 s/3S LiPo) [W]	110
Proud naprázdno (2S) [mA]	400
Max. špičkový proud (30 s) [A]	13
Průměr [mm]	27.8
Délka [mm]	27
Průměr hřídele [mm]	3.175
Hmotnost [g]	50
Počet pólů	14
Časování [°]	15 - 25
Regulátor [A]	15 - 20
Větroň do hmotnosti [g]	450
Trenér do hmotnosti [g]	450
Akrobat do hmotnosti [g]	400
3D do hmotnosti [g]	330


Doporučená vrtule	2S: 10x5”
	3S: 9x5”

POPIS A FUNKCE REGULÁTORU

Regulátor vybavený vysokovýkonným 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 96 MHz.
Technologie optimalizovaného řízení DEO (Driving Efficiency Optimization) významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 2-3S LiPo.
Pro napájení z akumulátorů NiCd, NiMH, LiPo, Li-ion, LiFe
Lineární stabilizátor napájení BEC 5,0 V se zatížitelností až 3 A.
Nastavitelné časování pro optimální přizpůsobení danému motoru.
Nastavitelný obvod PCO - odpojování motoru při poklesu napájecího napětí.
Režimy rozběhu Normal/Měkký/Velmi měkký jsou vhodné pro motory s přímým náhonem i s převodovkou.
Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
Řada ochranných funkcí: ochrana při startu, tepelná ochrana regulátoru, tepelná ochrana kondenzátorů, ochrana proti přetížení, nadproudová ochrana, ochrana při nenormálním napájecím napětí a ochrana při ztrátě řídícího signálu účinně prodlužuje životnost regulátoru.
Zvláštní programovací kabel pro připojení regulátoru k LED programovací kartě KAVAN PRO uživateli umožňuje regulátor programovat kdykoliv a kdekoliv.
Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

Typ brzdy: Brzda vypnuta, normální brzda (s intenzitou brzdění nastavitelnou ve 3 úrovních), reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s přepínačem, reverzní otáčky motoru se ovládají ovladačem plynu), lineární reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s proporcionálním ovladačem, se kterým se ovládají reverzní otáčky motoru).
Síla brzdy: Intenzita brzdění je nastavitelná na 60, 90 nebo 100% pro režim „Normální brzda“.
Způsob odpojení motoru: Měkké vypnutí: Regulátor postupně sníží výkon na 60% plného výkonu během 3 sekund po aktivaci napěťové ochrany. Tvrdé vypnutí: Motor je okamžitě vypnut.
Počet článků LiPo: Doporučujeme nastavovat ručně pro 100% spolehlivou funkci napěťové ochrany. Regulátor automaticky vypočítá počet článků připojeného akumulátoru dle pravidla „3,7 V na článek“, pokud zvolíte automatickou detekci.
Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná na 2,8 V/článek, 3,0 V/článek nebo 3,4 V/článek; ochranu je také možné zcela vypnout.
Rozběh: Určuje odezvu plynu při skokové akceleraci z 0% na 100%. Normální/Měkký/Velmi měkký rozběh odpovídá době náběhu cca 200 ms/500 ms/800 ms.
Časování: Nastavitelné na 5, 15 nebo 25°.
DEO volnoběžka: Tuto funkci je možno zapnout nebo vypnout; může přinést lepší linearitu nebo plynulejší odezvu plynu.
Vyhledávací režim: Může pomoci při vyhledávání modelu, který přistál v nepřehledném terénu - regulátor při plynu staženém na nulu po přednastavenou dobu způsobuje pípání motoru.

OCHRANNÉ FUNKCE REGULÁTORU

Ochrana při rozběhu: Regulátor během rozběhu měří otáčky motoru. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, regulátor to vyhodnotí jako nesprávný rozběh. Pokud je v tento okamžik plyn na méně než 15%, regulátor se automaticky pokusí o nový restart motoru; je-li plyn na více než 20%, musíte ovladač plynu stáhnout zcela dolů pro nové restartování motoru.
Tepelná ochrana: Pokud teplota regulátoru překročí 120°C, regulátor omezí výstupní výkon na 60% (je-li nastaveno měkké vypnutí motoru) nebo motor úplně vypne (je-li nastaveno tvrdé vypnutí).
Ztráta signálu plynu: Regulátor ihned vypne motor, pokud signál chybí po dobu 0,25 s. Jakmile je přijat normální signál, regulátor obnoví normální funkci.
Ochrana proti přetížení: Regulátor vypne motor nebo se automaticky restartuje, když se jeho zatížení náhle zvýší na velmi vysokou hodnotu.
Napěťová ochrana: Jakmile napětí pohonného akumulátoru klesne pod nastavenou prahovou úroveň, spustí se napěťová ochrana regulátoru. Regulátor omezí výstupní výkon na 60% (je-li nastaveno měkké vypnutí motoru) nebo motor úplně vypne (je-li nastaveno tvrdé vypnutí).
Ochrana při abnormálním napájecím napětí: Pokud napětí pohonného akumulátoru není v povoleném rozmezí pro regulátor, spustí se ochrana při abnormálním napájecím napětí; regulátor bude signalizovat výstrahu pípáním motoru.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo KAVAN LED programovací karty PRO.

Použití	Letadlo
Typ	Střídavý
Trvalý proud [A]	20
Max. špičkový proud [A]	40
NiXX článků	6 - 8
LiXX článků	2 - 3
BEC napětí [V]	5
BEC proud [A]	3
Délka [mm]	45
Šířka [mm]	23
Výška [mm]	8
Hmotnost [g]	19
Regulace	Jednosměrná
Brzda	Ano
Vstup pro senzory	Ne
Programovatelný	Ano

volba_motoru_a_vrtule_kavan.pdf (0,14 MiB)
