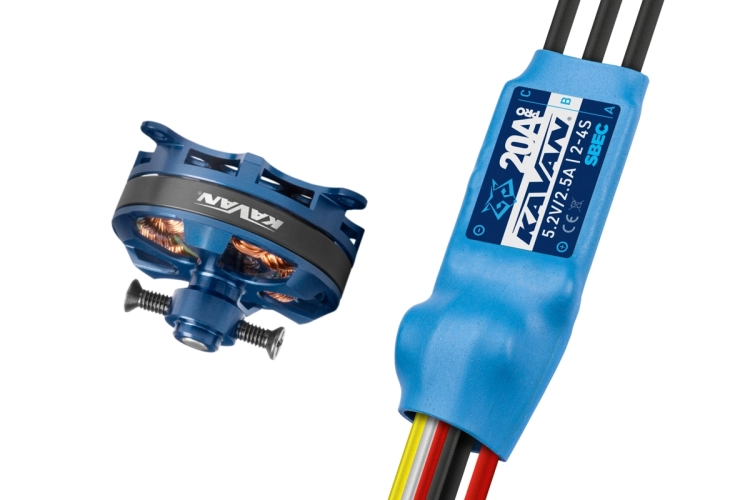

Combo set KAVAN PRO 2809-1620 + KAVAN PRO-20SB

Combo set střídavého elektromotoru s rotačním pláštěm s regulátorem 20A pro modely letadel: větroň 250g, trenér 220g, akro 180g, 3D 130g, KV1620 ot./min na V, napájení Lixx 2-3s, hřídel 3 mm.

Výrobce: Kavan
Kód produktu: 03476692
Kód výrobce: KAV30.1606C
Dostupnost: dostupnost 2-4 dny
Cena bez DPH: 841,32 Kč
DPH: 21%

1 018 Kč s DPH

skladem u dodavatele

Zboží je skladem u dodavatele a bude odesláno do 2-5 pracovních dnů.

do košíku

16063

Více o zboží

Motory KAVAN PRO jsou vysokovýkonné bezkomutátorové (střídavé, "brushless") čtrnáctipólové elektromotory s rotačním pláštěm ("outrunner") s vynikajícími elektrickými vlastnostmi, propracovanou konstrukcí a špičkovým výrobním zpracováním. Hřídele z tvrzené oceli a kvalitní ložiska zajišťují vysokou životnost, jakostní materiály použité pro zhotovení statoru i rotoru zaručují rovněž výborné výkonové parametry při vysoké účinnosti. Jsou to nízkootáčkové motory s velkým kroutícím momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.

Systém označování motorů: PRO xxYY-zzzz

PRO - střídavý motor s rotačním pláštěm ("outrunner", "oběžka")

xx - průměr motoru v mm

YY - délka motoru v mm

zzzz - počet otáček na volt (ot./min na V), „KV“

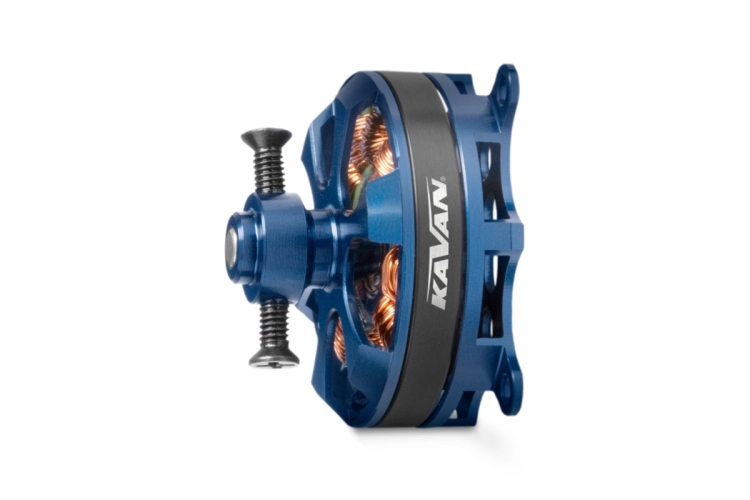

KAVAN PRO 2809-1620

KAVAN PRO 2809-1620 je miniaturní střídavý motor učený pro pohon malých modelů s letovou hmotností do 220 g s napájením z dvoučlánkového nebo tříčlánkového akumulátoru LiPo. S jeho pomocí můžete úspěšně "elektrifikovat" např. gumáčky ze stavebnic Guillow's nebo Dumas s rozpětím do cca 1000 mm, výborný je i pro park-flyery.

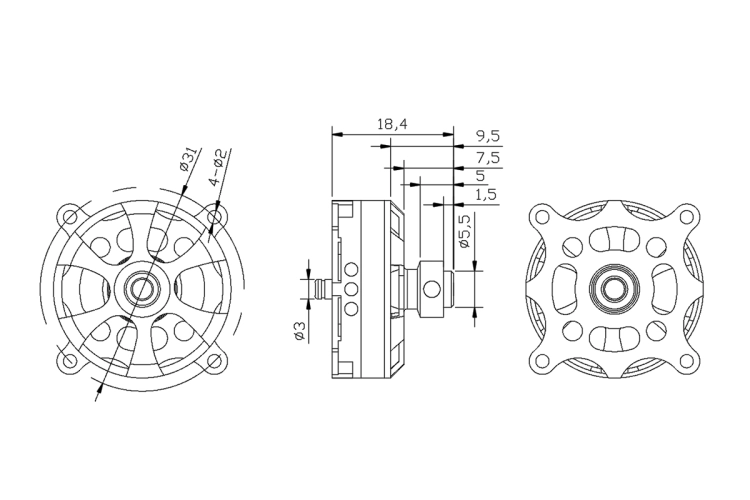

Montáž motoru: KAVAN PRO 2809-1620 je konstruován pro zadní montáž s vrtulí upevněnou pomocí gumičkového unašeče (Ø5,5 mm). Při montáži použijte nejméně dva (protilehlé), nebo čtyři šrouby M2. Motorová přepážka by měla být z 1-1,5 mm letecké překližky. Upevňovací kříž je součástí motoru.

Sada motoru obsahuje: motor KAVAN PRO 2809-1620 s kabely (bez konektorů), příslušenství gumičkového unašeče. Úplný návod k obsluze motoru si můžete stáhnout zde: Střídavé motory KAVAN PRO - Návod k obsluze

Pozn.: Alternativní označení dle rozměrů statoru 2202-1620.

Napájení LiXX článků	2 - 3
Otáčky na volt [ot./min/V]	1620
Max. výkon (180 s) [W]	54
Vnitřní odpor [mOhm]	387
Proud naprázdno (při 10 V) [mA]	280
Max. špičkový proud (180 s) [A]	9
Průměr [mm]	28
Délka [mm]	8.9
Délka celková [mm]	18.4
Průměr hřídele [mm]	3
Hmotnost [g]	15
Počet pólů	14
Časování [°]	20 - 25
Regulátor [A]	15 - 20
Větroň do hmotnosti [g]	250
Trenér do hmotnosti [g]	220
Akrobat do hmotnosti [g]	180
3D do hmotnosti [g]	130


Doporučená vrtule	2S: 9x5"-10x6"
	3S: 8x4"

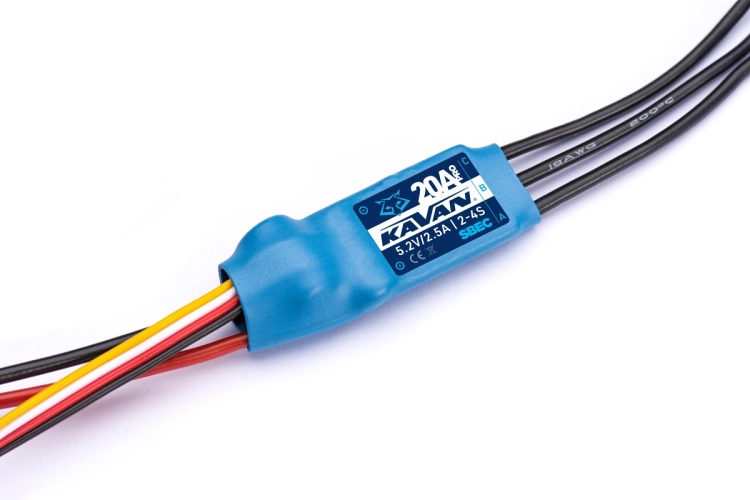

POPIS A FUNKCE REGULÁTORU

Regulátor vybavený vysokovýkonným 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 72 MHz; je kompatibilní s většinou střídavých motorů.
Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 2-4S LiPo/Li-ion/LiFe.
Zvláštní stabilizátor napájení pro mikroprocesor pro velkou odolnost proti rušení a omezení rizika ztráty kontroly.
Technologie optimalizovaného řízení významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
Technologie optimalizovaného řízení významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.Výkonný spínaný stabilizátor napájení BEC výstupním napětím 5,2 V a zatížitelností 2,5 A trvale a 4 A špičkově. BEC je oddělen od ostatních obvodů regulátoru, může si zachovat správnou funkci i při spálení výkonové desky s MOSFET tranzistory regulátoru.
Režimy rozběhu Normal/Měkký/Velmi měkký jsou vhodné pro normální vrtulová letadla i modely s dmychadly.
Jednoduché programování a nastavování s pomocí vysílače nebo LED programovací karty KAVAN PRO.
Zvláštní programovací kabel pro připojení regulátoru k LED programovací kartě uživateli umožňuje regulátor programovat kdykoliv a kdekoliv (podrobnosti viz návod k obsluze LED programovací karty KAVAN PRO).
Řada ochranných funkcí: ochrana při startu, tepelná ochrana regulátoru, tepelná ochrana kondenzátorů, ochrana proti přetížení, nadproudová ochrana, ochrana při nenormálním napájecím napětí a ochrana při ztrátě řídícího signálu účinně prodlužuje životnost regulátoru.
Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

Typ brzdy: Brzda vypnuta, normální brzda (s intenzitou brzdění nastavitelnou v 7 úrovních).
Síla brzdy: Intenzita brzdění je nastavitelná od Úrovně 1 po Úroveň 7 pro režim „Normální brzda“.
Způsob odpojení motoru: Měkké vypnutí: Regulátor postupně sníží výkon na 50% plného výkonu během 3 sekund po aktivaci napěťové ochrany. Tvrdé vypnutí: Motor je okamžitě vypnut.
Počet článků LiPo: Doporučujeme nastavovat ručně pro 100% spolehlivou funkci napěťové ochrany. Regulátor automaticky vypočítá počet článků připojeného akumulátoru dle pravidla „3,7 V na článek“, pokud zvolíte automatickou detekci.
Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná v rozmezí 2,8-3,8 V/článek; ochranu je také možné zcela vypnout.
Napětí BEC: Napětí BEC stabilizátoru napájení je pevně dané (5,2 V).
Rozběh: Normální rozběh (okamžitý rozběh), Měkký rozběh (s pomalým startem pro motory s velkými vrtulemi, převodovkou nebo menší dmychadla), Velmi měkký rozběh (s velmi pomalým startem pro motory s velkými vrtulemi, převodovkou).
Časování: Nastavitelné v rozmezí 0-30°.
Smysl otáčení: Po směru hodinových ručiček/Proti směru hodinových ručiček.
DEO volnoběžka: Tuto funkci je možno zapnout nebo vypnout; může přinést lepší linearitu nebo plynulejší odezvu plynu.

OCHRANNÉ FUNKCE REGULÁTORU

Ochrana při rozběhu: Regulátor během rozběhu měří otáčky motoru. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, regulátor to vyhodnotí jako nesprávný rozběh. Pokud je v tento okamžik plyn na méně než 15%, regulátor se automaticky pokusí o nový restart motoru; je-li plyn na více než 15%, musíte ovladač plynu stáhnout zcela dolů pro nové restartování motoru.
Tepelná ochrana regulátoru: Motor bude „zadrhávat“, pokud teplota regulátoru překročí 110°C, čímž signalizuje, že byla aktivována tepelná ochrana. Pokud v té chvíli ovladač plynu stáhnete pod 60%, „zadrhávání“ zmizí a regulátor bude dodávat výkon odpovídající poloze plynu. Pokud plyn přesunete nad 60%, „zadrhávání“ se znovu objeví. Teplota regulátoru při zapínání nesmí překročit 70°C, jinak není možné motor spustit.
Ochrana při ztrátě signálu plynu: Regulátor ihned vypne motor, pokud signál chybí po dobu 0,25 s, aby se předešlo ještě větším škodám a rizikům vyplývajícím z rychle se otáčejícího rotoru nebo vrtule. Jakmile je přijat normální signál, regulátor obnoví normální funkci.
Ochrana proti přetížení: Regulátor vypne motor nebo se automaticky restartuje, když se jeho zatížení náhle zvýší na velmi vysokou hodnotu.
Nadproudová ochrana: Regulátor ihned vypne motor, pokud špičkový proudový odběr překročí maximální povolenou hodnotu; poté obnoví normální funkci. Pokud poté proudový odběr stále překračuje maximální povolenou hodnotu, motor je vypnut úplně.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty.

Použití	Letadlo,Vrtulník
Typ	Střídavý
Trvalý proud [A]	20
Max. špičkový proud [A]	30
LiXX článků	2 - 4
BEC napětí [V]	5.2
BEC proud [A]	2.5
Délka [mm]	25
Šířka [mm]	15
Výška [mm]	5
Hmotnost [g]	13
Regulace	Jednosměrná
Brzda	Ano
Vstup pro senzory	Ne
Programovatelný	Ano
