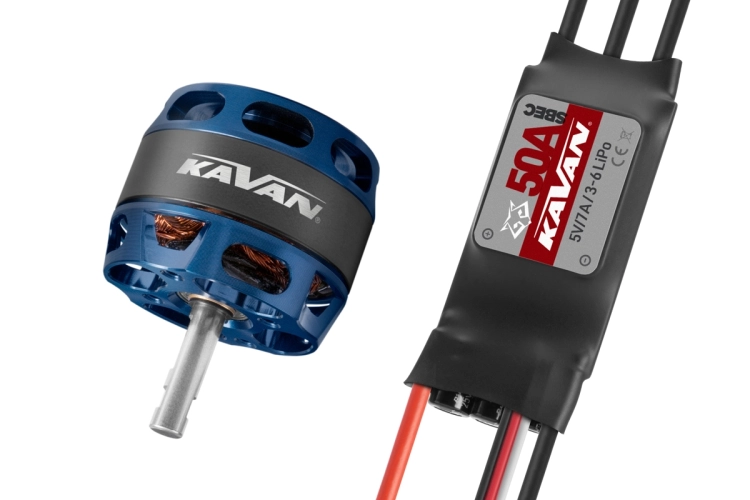

Combo set KAVAN PRO 3530-1500 + KAVAN R-50SB

Combo set střídavého elektromotoru s rotačním pláštěm s regulátorem 50A pro modely letadel: větroň 950g, trenér 900g, akro 800g, 3D 700g, KV1500 ot./min na V, napájení Lixx 3-4s, hřídel 5 mm.

Výrobce: Kavan
Kód produktu: 0347680
Kód výrobce: KAV30.1630C
Dostupnost: dostupnost 2-4 dny
Cena bez DPH: 1 354,55 Kč
DPH: 21%

1 639 Kč s DPH

skladem u dodavatele

Zboží je skladem u dodavatele a bude odesláno do 2-5 pracovních dnů.

do košíku

15450

Více o zboží

Motory KAVAN PRO jsou vysokovýkonné bezkomutátorové (střídavé, "brushless") čtrnáctipólové elektromotory s rotačním pláštěm ("outrunner") s vynikajícími elektrickými vlastnostmi, propracovanou konstrukcí a špičkovým výrobním zpracováním. Hřídele z tvrzené oceli a kvalitní ložiska zajišťují vysokou životnost, jakostní materiály použité pro zhotovení statoru i rotoru zaručují rovněž výborné výkonové parametry při vysoké účinnosti. Jsou to nízkootáčkové motory s velkým kroutícím momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.

Systém označování motorů: PRO xxYY-zzzz

PRO - střídavý motor s rotačním pláštěm ("outrunner", "oběžka")

xx - průměr motoru v mm

YY - délka motoru v mm

zzzz - počet otáček na volt (ot./min na V), „KV“

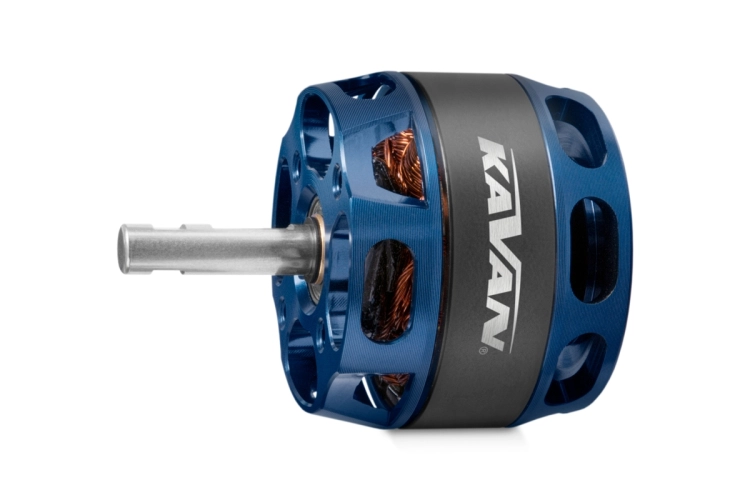

KAVAN PRO 3530-1500

KAVAN PRO 3530-1500 je střídavý motor učený pro pohon menších modelů s letovou hmotností do 950 g s napájením z tříčlánkového až čtyřčlánkového akumulátoru LiPo. Výborně se hodí pro modely velikosti jako Easy Glider apod. - spíše ale pro modely rychlejší, kterým lépe svědčí vrtule o menším průměru s vyšším počtem otáček.

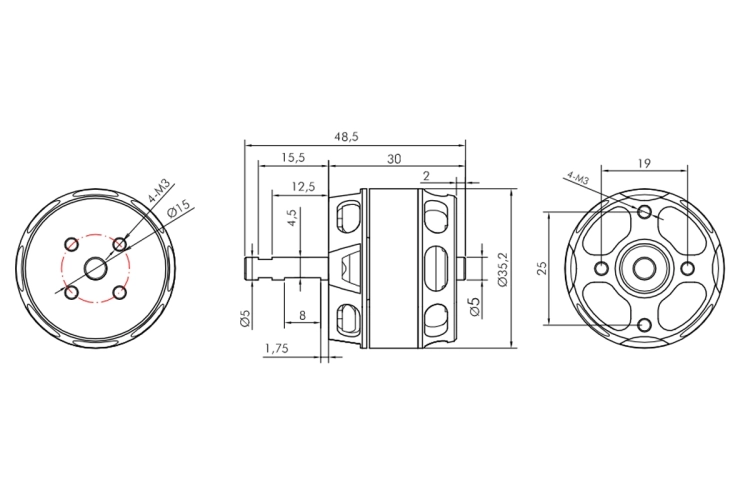

Montáž motoru: KAVAN PRO 3530-1500 je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte nejméně dva (protilehlé), nebo čtyři šrouby M3, které zasahují do čela motoru v rozmezí 3,5-4 mm. Motorová přepážka by měla být z 3 mm letecké překližky. Sada pro zadní montáž (upevňovací kříž, unašeč vrtule pro zadní montáž) je dodávána spolu s motorem.

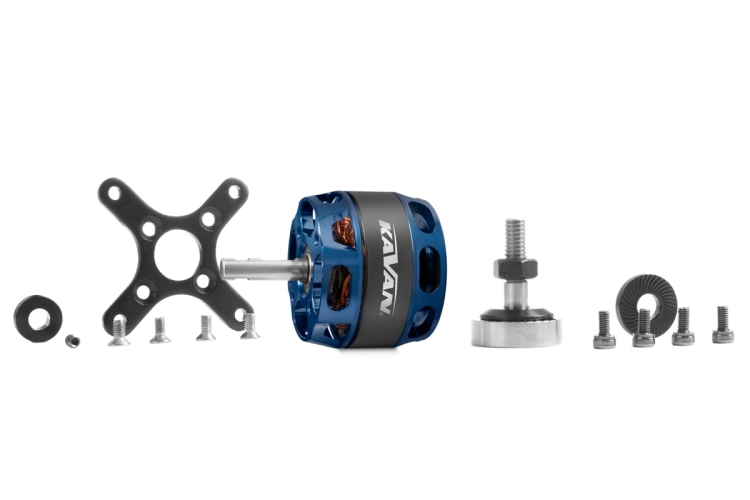

Sada motoru obsahuje: střídavý motor KAVAN PRO 3530-1500 s kabely s připájenými 3,5 mm zlacenými konektory, sadu pro zadní montáž. Úplný návod k obsluze motoru si můžete stáhnout zde: Střídavé motory KAVAN PRO - Návod k obsluze

Pozn.: Alternativní označení dle rozměrů statoru 2808-1500.

Napájení LiXX článků	3 - 4
Otáčky na volt [ot./min/V]	1500
Max. výkon (180 s) [W]	650
Vnitřní odpor [mOhm]	31
Proud naprázdno (při 10 V) [A]	1.6
Max. špičkový proud (180 s) [A]	45
Průměr [mm]	35.2
Délka [mm]	28
Délka celková [mm]	48.5
Průměr hřídele [mm]	5
Hmotnost [g]	81
Počet pólů	14
Časování [°]	20 - 25
Regulátor [A]	45 - 60
Větroň do hmotnosti [g]	950
Trenér do hmotnosti [g]	900
Akrobat do hmotnosti [g]	800
3D do hmotnosti [g]	700


Doporučená vrtule	3S: 9x6"
	4S: 8x4"-8x5"

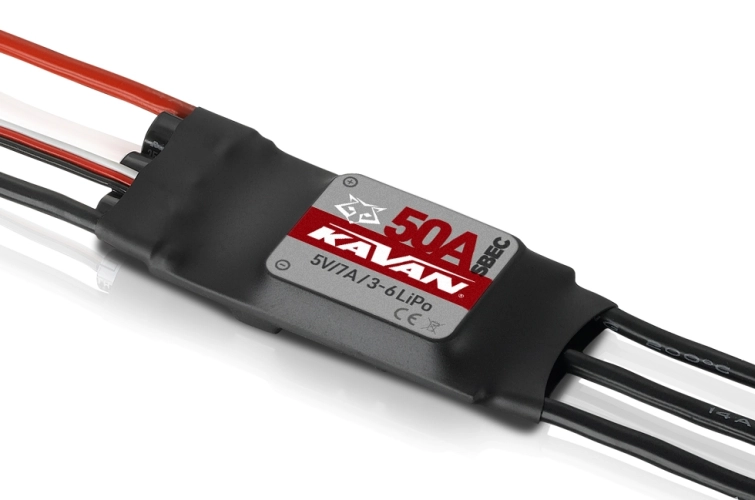

POPIS A FUNKCE REGULÁTORU

Extrémně nízký vnitřní odpor díky nové generaci výkonových MOSFET tranzistorů.
Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 3-6S LiPo/Li-ion.
Pro napájení z akumulátorů NiCd, NiMH, LiPo, Li-ion
Spínaný stabilizátor napájení BEC 5,0 V se zatížitelností až 7 A.
Nastavitelné časování pro optimální přizpůsobení danému motoru.
Nastavitelná napěťová ochrana - odpojování motoru při poklesu napájecího napětí.
Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
Automatické stažení plynu při ztrátě řídícího signálu.
Plynulá lineární regulace plynu.
Jednoduché programování a nastavování s pomocí vysílače nebo LED programovací karty KAVAN R.
Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

Programovatelná brzda (Vypnuta - Zapnuta).
Volitelný typ akumulátorů (Li-poly nebo NiCd/NiMH).
Nastavitelný způsob odpojení motoru při poklesu napájecího napětí (snižování výkonu nebo okamžité odpojení).
Nastavitelné mezní napětí pro odpojení motoru - napěťová ochrana proti nadměrnému vybití akumulátorů. (Lithiové aku: 2,85 V/čl., 3,15 V/čl., 3,3 V/čl. NiXX aku: 0%/50%/65% z počáteční hodnoty napětí.)
Resetování nastavení regulátoru na výchozí tovární nastavení.
Nastavitelné časování (předstih) - pro zvýšení účinnosti a optimální přizpůsobení motoru - Nízké (3,75°), Střední (15°), Vysoké (26,25°)
Nastavitelný měkký rozběh pro motory s převodovkou a vrtulníky ve třech stupních: Normální (300 ms) / Měkký (1,5 s) / Super měkký (3 s).

OCHRANNÉ FUNKCE REGULÁTORU

Ochrana při rozběhu: Pokud se motor neroztočí do 2 sekund po přidání plynu, regulátor odpojí motor.
Tepelná ochrana: Pokud teplota regulátoru překročí 110°C, regulátor omezí výstupní výkon.
Ztráta signálu plynu: Regulátor omezí výkon, pokud signál chybí po dobu 1 s; signál chybějící po více než 2 s způsobí úplné odpojení motoru.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty KAVAN R.

Použití	Letadlo,Vrtulník
Typ	Střídavý
Trvalý proud [A]	50
Max. špičkový proud [A]	65
LiXX článků	3 - 6
BEC napětí [V]	5
BEC proud [A]	7
Délka [mm]	65
Šířka [mm]	29
Výška [mm]	10
Hmotnost [g]	41
Regulace	Jednosměrná
Brzda	Ano
Vstup pro senzory	Ne
Programovatelný	Ano
