MULI 6s - Module EX pro Duplex

Výrobce: Jeti model
Kód produktu: 0320812
Kód výrobce: JEX-MULi6s-M
Dostupnost: skladem 1 ks
Cena bez DPH: 1 131,40 Kč
DPH: 21%

1 369 Kč s DPH

skladem

Pokud objednáte v pracovní den do 10,00 bude odesláno tentýž den.

do košíku

15168

Více o zboží
Soubory ke stažení

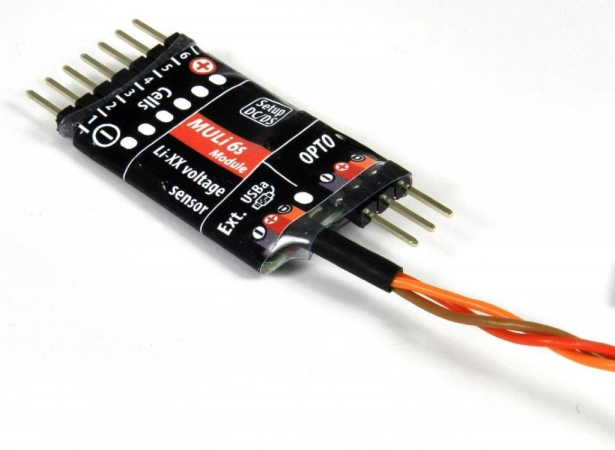

MULi6s Modul je senzor určený k monitorování napětí Li-XX akumulátorů, který provádí měření napětí jednotlivých článků baterie přes servisní konektor. Umožňuje sledovat napětí až 6-ti Li-XX článků na jeden modul. Jednotlivé moduly MULi6s lze sériově řadit a propojit tak až 5 modulů.

Prostřednictvím senzoru MULi6s lze monitorovat napětí jednotlivých článků baterie s jejich historií (minima, maxima), celkové napětí baterie, rozdíl napětí mezi nejsilnějším a nejslabším článkem a dále je senzor schopen upozornit obsluhu na překročení nastavených parametrů pomocí alarmů. Informace ze senzoru jsou přenášeny systémem Duplex k obsluze. Systém Duplex využívá pro komunikaci pásmo 2,4GHz, které umožňuje přenášet data nejen do modelu k jeho řízení, ale i zpět do vysílače. Telemetrická data získaná za provozu se přenáší v reálném čase a aktuální stav měřených veličin je možné zobrazovat na LCD JETIBOXu nebo DC/DS vysílači.

Parametry
rozměry modulu: 33 x 18 x 5 mm
hmotnost: 6 g
napájecí napětí: 4 - 8,4 V
průměrný proud: 25 mA
rozsah pracovních teplot: -10 ... 85 °C

Muli6S

Příklad zapojení (6S)

MULI1

Příklad zapojení (15S)

MULI2

muli6sm_cz.pdf (2,42 MiB)
