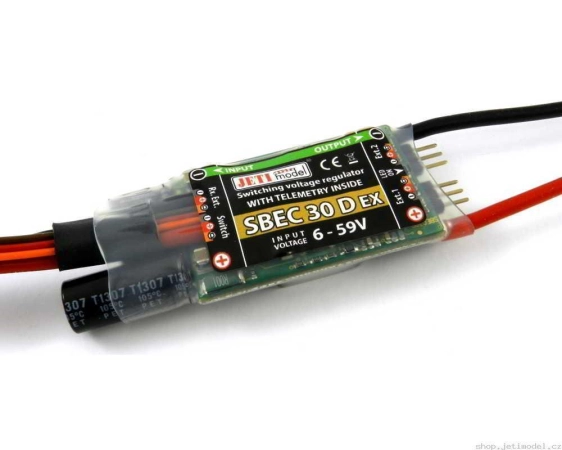

SBEC 30 D EX stabilizátor napětí Jeti

Výrobce: Jeti model
Kód produktu: 032065
Kód výrobce: J-SBEC-30
Dostupnost: na dotaz
Cena bez DPH: 2 296,69 Kč
DPH: 21%

2 779 Kč s DPH

na dotaz

Dostupnost tohoto produktu vám sdělíme emailem nebo telefonem.

do košíku

14904

Více o zboží
Soubory ke stažení

Spínaný stabilizátor napětí SBEC slouží k napájení přijímače a serv. Spínaný stabilizátor nabízí možnost připojení vstupního napětí v širokém rozsahu, a to od 2S až do 10S Li-XX článků. Nastavení výstupního napětí se provádí pomocí Jumperu a je možné v rozsahu 5 až 8V. Tzn. že SBEC je připraven pro použití i s novými servy na "vysoké" napětí. Špičkovým proudem 12A je SBEC určen do středních a větších modelů.

Stabilizátor SBEC obsahuje dva vstupní vodiče o průřezu 1mm2, na které se připojují akumulátory a dvě dvojice výstupních vodičů o průřezu 0.5mm2, které se připojí k servům. Tyto výstupní vodiče jsou standardně zakončeny konektory JRA. Stabilizátor disponuje rovněž dvojicí vodičů, zakončenou mechanickým vypínačem. Mechanický vypínač slouží k zapínání stabilizátoru. Vypínač je zapojen jako tzv. „bezpečný“, při mechanickém poškození pájených spojů nebo vodičů zůstává funkce stabilizátoru zachována.

Výstupní napětí lze nastavovat pomocí zkratovací propojky (jumperu) v krocích 5.0V, 5.5V, 6.0V, 7.0V a 8.0V. Podmínkou korektního napětí na výstupu, na základě nastavené propojky, je dostatečné napájecí napětí. Napájecí napětí z akumulátorů tedy musí být vždy vyšší než požadované výstupní napětí. Doporučujeme, aby napájecí napětí bylo vyšší minimálně o 2V. V opačném případě může v zátěži poklesnout výstupní napětí. Zapnutý stav stabilizátoru a informaci o výskytu napětí na výstupu stabilizátoru signalizuje rozsvícením zelená LED dioda.

Parametry:
rozměry 60x28x10 mm
hmotnost 29 g
doporučené vstupní napětí 6 - 42 V
max.vstupní napětí 50 V
výstupní napětí 5,0 V / 5,5 V / 6,0 V / 7,0 V / 8,0 V
špičkový proud (max. 5s) 12 A
trvalý proud 6,2 A (2S LiXX)
klidový proud 140 uA (2S LiXX)

Závislosti maximálního trvalého proudového zatížení na vstupním napětí.
Počet Lixx článků / výstupní trvalý proud:
2 Lixx / 6,2 A
3 Lixx / 5,7 A
4 Lixx / 5,4 A
5 Lixx / 5,1 A
6 Lixx / 4,7 A
7 Lixx / 4,5 A
8 Lixx / 4,1 A
9 Lixx / 3,8 A
10 Lixx / 3,5 A

Hodnoty maximálního trvalého proudu platí při dostatečném chlazení proudícím vzduchem.
